在我們現實生活中，脈沖高電壓是經常會遇到的，例如自然界的閃電打雷，落雷處將會出現非常高的脈沖電流和電壓，這樣就會導致設備損壞并危及人身安全，所以我們提前做好模擬雷電沖擊電壓試驗研究就顯的意義重大。通常我們這時候就會借助到雷電沖擊試驗系統了，那么這款試驗系統操作步驟已經維護事項是怎樣的？今天主要給大家介紹一下。
操作步驟如下：
1.點擊進入測量控制軟件操作主界面
2.點擊參數設置按鈕，可進入?yún)?shù)設定界面進行必要的設定：
選擇示波器的測量通道、選擇測量的沖擊波形種類、選擇測量的沖擊波形極性、選擇被測電壓的最大值、設定分壓器的分壓比 （輸入分壓器的實際分壓比）、設定衰減器的衰減比例、選擇記錄波形的時間
3.正確設定示波器參數后，點擊獲取波形按鈕，則計算機將設定示波器并準備好記錄脈沖波形。當發生器觸發后，示波器將自動記錄波形并傳送到計算機屏幕顯示，可以獲得脈沖幅值、波頭時間、波尾時間等波形參數。
4.點擊保存波形按鈕，可以將顯示的波形存在計算機的硬盤上。
5.點擊波形處理按鈕，可以將存盤的波形調出，生成圖片文件或打印輸出。
設備維護如下：
1、為保證人身及設備安全，需經常維護發生器。為免積灰塵，應經?？òl(fā)生器，尤其絕緣平臺，絕緣拉桿等表面要保持清潔。
2、運行及閑置時，應防止發生器受潮。周圍空氣濕度長期過高時，應將本體蓋板打開；絕緣筒內壁凝水影響使用時，應從底上各通風孔鼓入干凈的熱風吹干。
3、使用一段時間后，各機械傳動部分要加潤滑油。
4、高壓整流變壓器靠近中部法蘭處，上節瓷套表面的半導體漆，要良好保護；如其磨損或失效，出現強烈電暈，即應噴涂半導體防暈漆，使電暈基本消失。
5、發生器各部件若漏油或內間有異常聲響時，即應停止使用，待修理完畢并經試驗合格，方可投入繼續使用。
6、若點火脈沖系統工作不正常，應檢查點火脈沖系統各處是否有短路、開路情況，予以解決

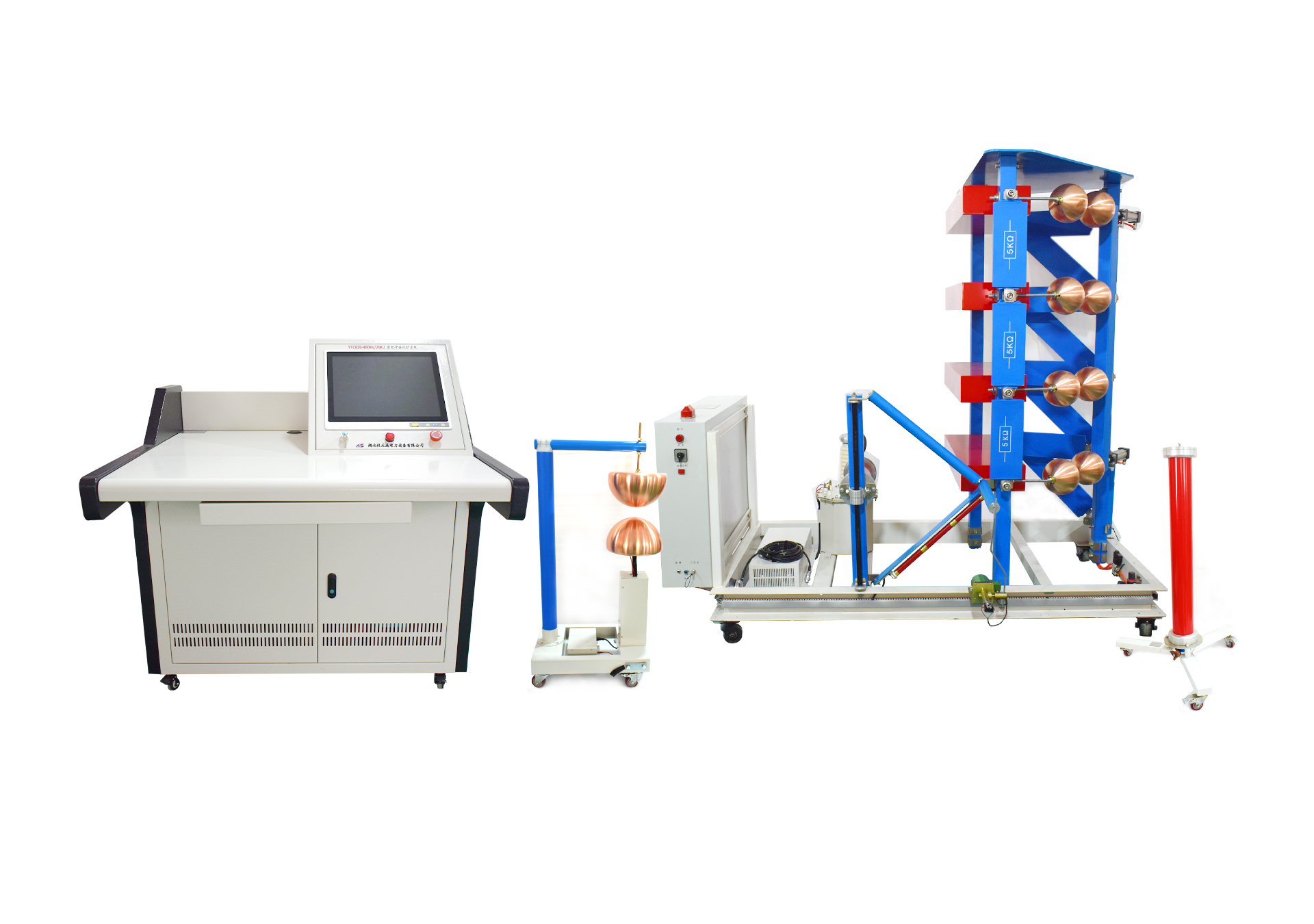

雷電沖擊電壓發生器試驗系統是一款針對于雷電瞬間沖擊高電壓試驗研究的優良儀器，熟悉其操作步驟以及儀器的相應維護事項可以讓我們試驗更為得心應手。
