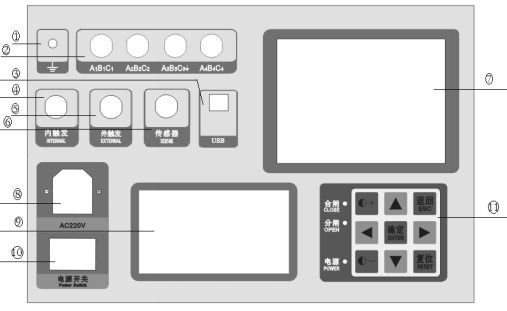

| 序 號 | 面 板 標 志 | 功 能 說 明 |
| ① | 保護接地端 | 與大地相接 |
| ② |
A1 B1 C1 /A2 B2 C2 A3 B3 C3↓/A4 B4 C4 |
12路斷口時間測量通道，↓為后6路通道虛地，不與大地相接。 |
| ④ | 分合閘控制插座 | 機內提供合分閘控制直流電源 |
| ⑤ | 外觸發插座 | 外觸發方式時，直接并接到分、合線圈兩端，取線圈上電信號作為同步信號。 |
| ⑥ | 速度傳感器插座 | 速度傳感器的信號輸入 |
| ③ | USB接口 | 可通過此口連接計算機。 |
| ⑧⑩ | 電源開關 | 輸入電源220V±10% 50Hz±10% 10A |
| ⑦ | 液晶顯示屏 | 大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜 |
|
11 |
功能按鍵塊 |
  液晶對比度的增、減 |
  上、下移動光標或增、減當前光標處數值 |
||
  左、右菜單或移動光標 |
||
| [確定]選擇當前菜單或確認操作 | ||
| [返回]返回上級或取消操作 | ||
| [復位]儀器復位 | ||
| ⑨ | 面板打印機 | 打印測試報告及圖譜 |
